การติดตั้ง

โปรดอ่านคำเตือนด้านความปลอดภัยด้านล่างก่อนดำเนินการ การติดตั้งต้องดำเนินการโดยช่างไฟฟ้าที่มีคุณสมบัติเหมาะสม

คำเตือนด้านความปลอดภัย

• CAT III — การวัดระดับจำหน่าย มีแรงดันไฟฟ้าที่เป็นอันตรายถึงชีวิต
• ตัดไฟทั้งหมดก่อนเริ่มติดตั้ง ปฏิบัติตามขั้นตอน lock-out/tag-out (LOTO)
• ตรวจสอบให้แน่ใจว่าไม่มีแรงดันไฟฟ้าก่อนสัมผัสขั้วต่อ

อุปกรณ์ในชุด

1. Enclosure HT-8WAY สำหรับ DIN rail พร้อมมิเตอร์ SDM630MCT-RC ติดตั้งไว้ล่วงหน้า
2. Rogowski coil รุ่น ESCT-RC จำนวน 3 ชิ้น (ขนาดตามที่สั่งซื้อ)
3. ESP32-C3 IoT controller (ต่อสาย RS485 กับมิเตอร์ไว้ล่วงหน้า)
4. สายสื่อสาร RS485
5. Cable gland สำหรับรูเข้า enclosure
6. คู่มือฉบับนี้

ขั้นตอนที่ 1: ติดตั้ง Enclosure

ติดตั้ง enclosure HT-8WAY บน DIN rail 35 มม. ในตู้แผงจ่าย:

1. เลือกตำแหน่งที่เข้าถึงได้สะดวกสำหรับบำรุงรักษา และมีการระบายอากาศเพียงพอ
2. เว้นระยะห่างขั้นต่ำ: 50 มม. ด้านบน/ด้านล่าง สำหรับการต่อสาย
3. คลิก enclosure เข้ากับ DIN rail
4. ยึดให้มั่นคงด้วยคลิป DIN rail

ขั้นตอนที่ 2: ต่อสายแรงดันไฟฟ้า

เชื่อมต่ออินพุตแรงดันไฟฟ้าที่ขั้วต่อ 1–4:

ขั้วต่อ	การเชื่อมต่อ
1	เฟส L1 (Line 1)
2	เฟส L2 (Line 2)
3	เฟส L3 (Line 3)
4	นิวทรัล N

สำหรับ 3P4W (ค่าเริ่มต้น): เชื่อมต่อขั้วต่อทั้ง 4 ขั้ว

สำหรับ 3P3W: เชื่อมต่อขั้วต่อ 1, 2, 3 เท่านั้น (ไม่มีนิวทรัล)

สำหรับ 1P2W: เชื่อมต่อขั้วต่อ 1 (L) และขั้วต่อ 4 (N) เท่านั้น

ขั้นตอนที่ 3: ต่อสายแหล่งจ่ายเสริม

เชื่อมต่อแหล่งจ่ายเสริมที่ขั้วต่อ 5–6:

• ขั้วต่อ 5: ไลฟ์ (85–277V AC)
• ขั้วต่อ 6: นิวทรัล

มิเตอร์จะเปิดทำงานเมื่อจ่ายแหล่งจ่ายเสริม หน้าจอจะสว่างขึ้นภายใน 3 วินาที

ขั้นตอนที่ 4: ติดตั้ง Rogowski Coil

ติดตั้ง Rogowski coil 3 ชิ้นบนสายตัวนำเฟส:

1. เปิด Rogowski coil โดยปลดล็อตช์
2. สอด coil รอบสายตัวนำ (L1 สำหรับ CT1, L2 สำหรับ CT2, L3 สำหรับ CT3)
3. ปิด coil ให้สนิท — ตรวจสอบให้แน่ใจว่าล็อตช์ปิดสนิทไม่มีช่องว่าง
4. ตรวจสอบทิศทาง: ลูกศรบน coil ต้องชี้ไปตามทิศทางการไหลของกระแส (จากแหล่งจ่ายไปยังโหลด)

เชื่อมต่อสาย Rogowski coil:

• CT1 (L1) -> ขั้วต่อ 15, 16
• CT2 (L2) -> ขั้วต่อ 17, 18
• CT3 (L3) -> ขั้วต่อ 19, 20

ขั้นตอนที่ 5: ต่อสาย RS485 (ตัวเลือกเสริม)

หากใช้ Modbus master ภายนอกหรือต่อสายมิเตอร์หลายตัวแบบเดซี่เชน:

ขั้วต่อ	การเชื่อมต่อ
9	RS485 D+ (Data+)
10	RS485 D- (Data-)
11	RS485 Shield/GND
12–14	ไม่ได้ใช้

ใช้สาย twisted-pair ติดตั้งตัวต้านทานสิ้นสุดสาย 120 โอห์มที่ปลายทั้งสองข้างของบัสสำหรับระยะทางเกิน 10 เมตร

ขั้นตอนที่ 6: ต่อสายพัลส์เอาต์พุต (ตัวเลือกเสริม)

ขั้วต่อ	การเชื่อมต่อ
7	พัลส์เอาต์พุต 1 (พลังงานแอคทีฟ)
8	พัลส์เอาต์พุต 2 (พลังงานรีแอคทีฟ)

พัลส์เอาต์พุตเป็นแบบ opto-isolated open-collector ค่าสูงสุด: 27V DC, 27mA

แผนผังขั้วต่อ

ขั้วต่อ	ฟังก์ชัน
1–4	อินพุตแรงดัน (L1, L2, L3, N)
5–6	แหล่งจ่ายเสริม (L, N)
7–8	พัลส์เอาต์พุต (แอคทีฟ, รีแอคทีฟ)
9–14	RS485 Modbus (D+, D-, Shield)
15–20	ขั้วต่อ Rogowski coil (CT1, CT2, CT3)

รายการตรวจสอบหลังติดตั้ง

• [ ] การเชื่อมต่อแรงดันทั้งหมดแน่นหนาและขันแรงบิดครบ
• [ ] แหล่งจ่ายเสริมเชื่อมต่อแล้วและจอมิเตอร์ทำงาน
• [ ] Rogowski coil ติดตั้งถูกต้อง (ทิศทางถูกต้อง ปิดสนิท)
• [ ] สาย CT เชื่อมต่อขั้วต่อถูกต้อง (CT1->15/16, CT2->17/18, CT3->19/20)
• [ ] Cable gland ขันแน่นแล้ว
• [ ] ฝา enclosure ปิดสนิทแล้ว
• [ ] ไม่มีส่วนของตัวนำไฟฟ้าที่เปลือยเปล่า

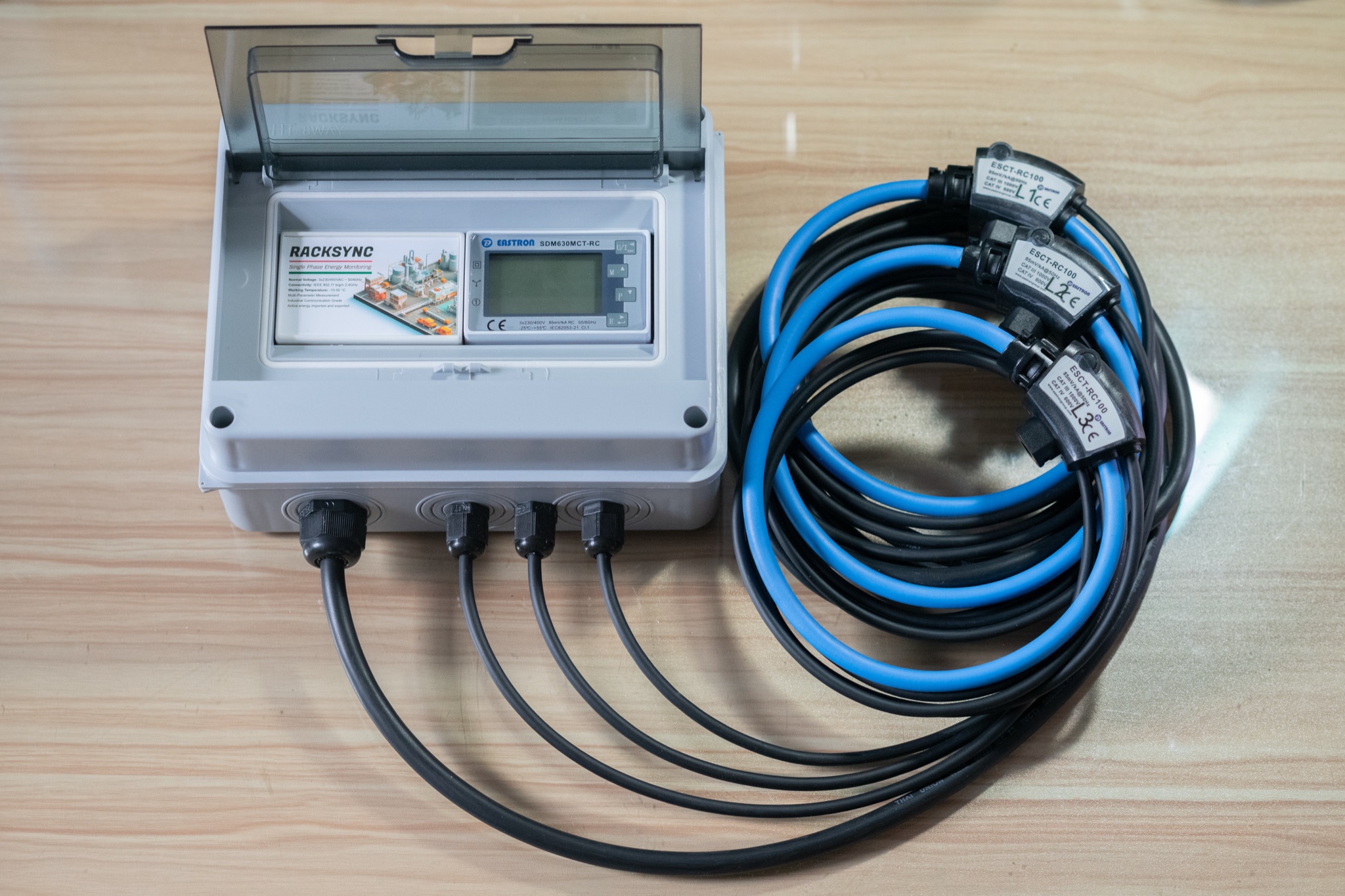

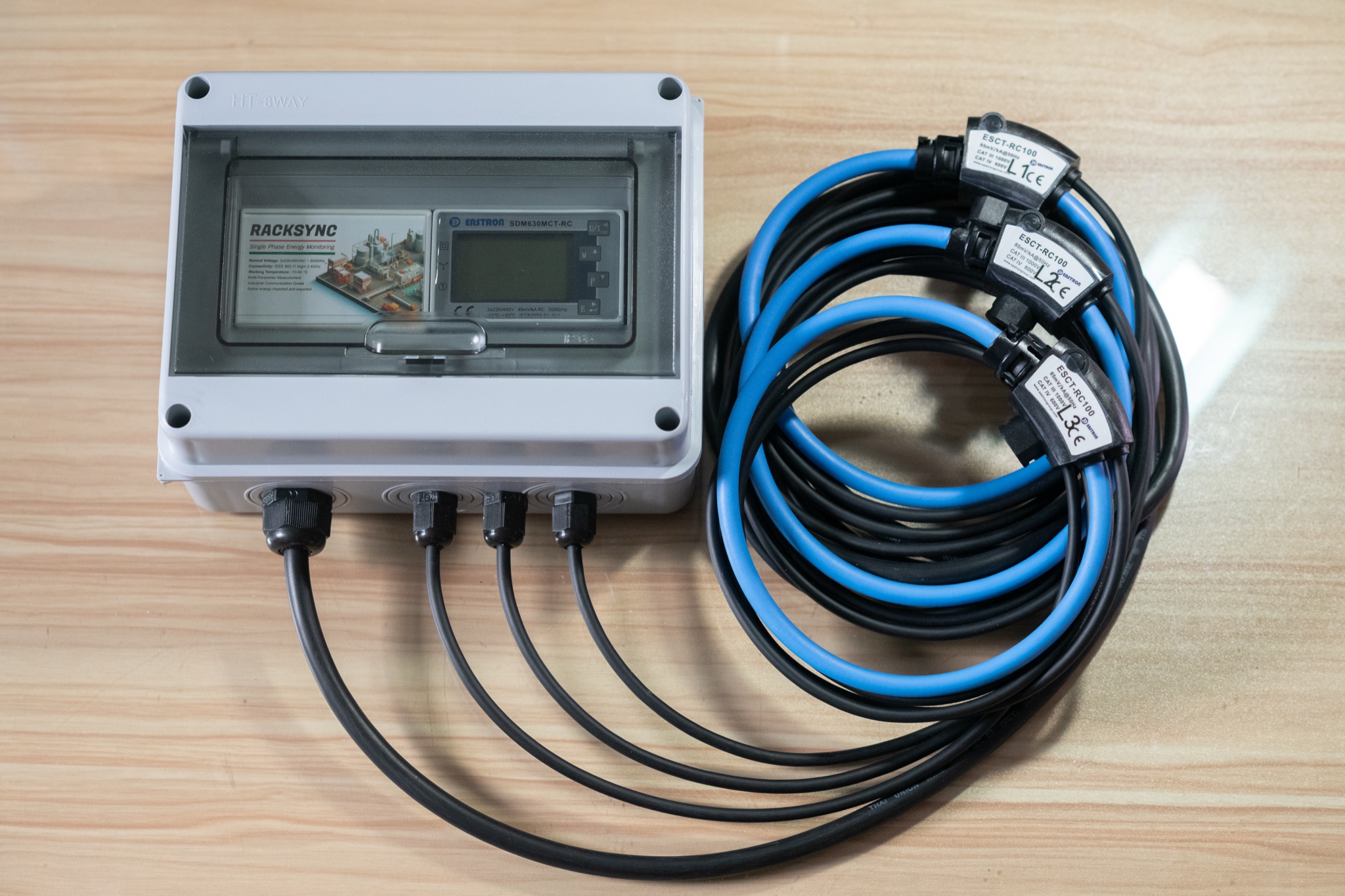

ภาพถ่ายผลิตภัณฑ์
